Ultraschallprüfung
UT - Ultrasonic Testing (Ultraschallprüfung)
Das Ultraschallprüfverfahren eignet sich besonders für das Aufspüren von inneren Fehlern in schallleitenden Werkstoffen. Mit Frequenzen zwischen 20 kHz bis 10 MHz werden von einer Ultraschallquelle emittierte Reflexionen vom Schallsensor aufgefangen. Bei Ungänzen wie Rissen, Trennstellen oder dem Auftreten von Grenzflächen weicht das Reflexionsverhalten der Schallwellen von den bekannten Sollwerten ab, sodass man anhand der Schallwellenlaufzeiten die Art und Position von Fehlern nachweisen kann. Nicht nur Fehler, sondern auch Wanddicken, Schichtdicken oder Härtetiefen lassen sich mit der Ultraschallprüfung messen.

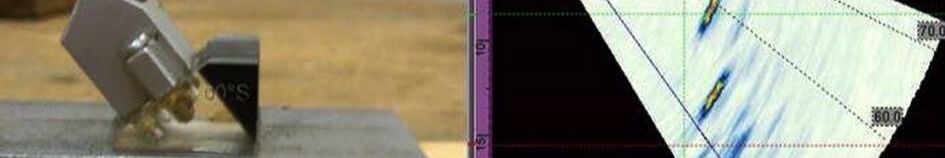

Gruppenstrahlertechnik
Phased Array
Die Phased-Array-Prüfung ist eine besondere Art der Ultraschallprüfung, bei der fortschrittliche, mit vielen Elementen bestückte Array-Prüfköpfe, unterstützt von einer leistungsstarken Software, hochfrequente Schallbündel in den Prüfkörper abgeben. Die zurückgeschallten Echos geben detailgetreue Abbildungen der inneren Struktur des Prüfkörpers wieder. Die Hauptanwendungsbereiche sind die Prüfung von Pipeline-Schweißnähten, Flugzeugkomponenten und ähnliche Anwendungen, bei denen die Zusatzinformationen wertvoll verwendet werden können, die durch die Phased-Array-Prüfungen erzielt werden.
TOFD
Time of Flight Diffraction
Das TOFD-Verfahren (Time of Flight Diffraction) ist ein Ultraschall–Prüfverfahren, welches vor allem bei der Prüfung von Schweißnähten eingesetzt wird. Während üblicherweise Fehlstellen im Material durch die Analyse von reflektierten Signalen aufgespürt werden, nutzt TOFD vor allem die Beugungssignale, die von Ungänzen herrühren. TOFD ist eine der wenigen Prüftechniken, die in der Lage ist, einen Fehler oder eine Ungänze relativ genau mit Länge, Tiefe und Höhe zu beschreiben. Alle anderen Ultraschallprüfverfahren beschreiben eine Ungänze aufgrund des Reflexionsverhaltens und nicht aufgrund der realen Ausdehnung.
Wir verwenden Ultraschallprüfungen zur Qualitätssicherung beim Pipelinebau, beim Kraftwerksbau, bei Gussbauteilen sowie beim Behälter- und Druckbehälterbau.
